クレマチスのステンドグラス 3連窓

posted in: | 0
LINEで送る

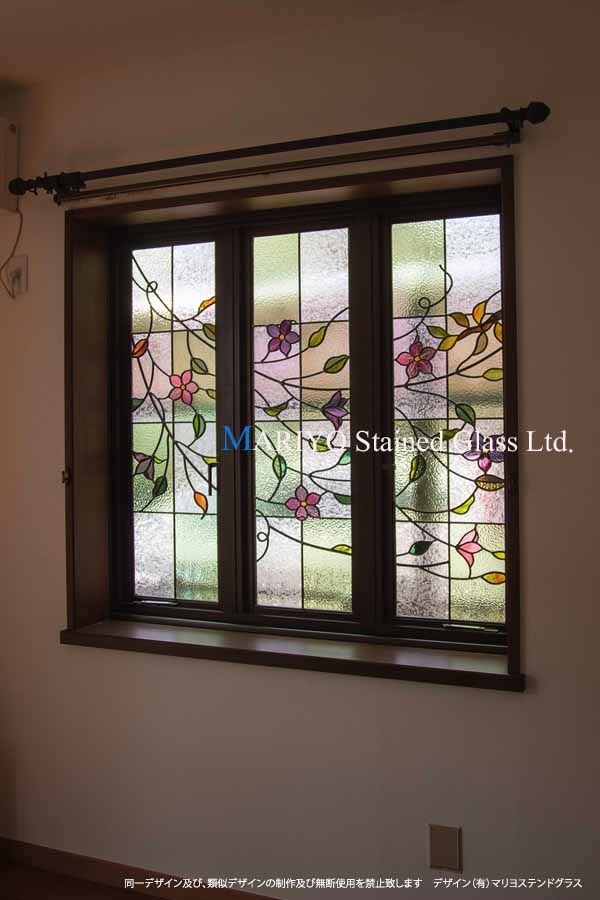

クレマチス 3連サッシ窓 取付後

FIXと辷り出し窓の3連窓に設置したクレマチスのステンドグラスです。

ダイニングルームのリフォームに合わせて、既存窓のガラス部分にステンドガラスを入れたいとの事で

世田谷区のI様から問い合わせがあり、早々に現状の画像をお送りいただき、確認させていただきました。



辷り出し窓に設置する場合は、ガラスの代わりにステンドグラスを単体で取付する方法もありますが

台風・防犯も考慮し、サッシの溝に、透明ガラスとステンドグラスを一緒に抱き合わせて入れ

開閉も出来るような取付方法をとることにしました。

その為には、特殊なケイムを使って施工する方法があります。

但し、この取付方法は、難しい工事のため、弊社での原調と取付が前提となります。

早々に弊社のベテラン職人が現場で納まりを確認してきました。



今回の事例では、FIX窓部が「後付けビート」になっていない構造で、サッシの押縁が取り外し出来ない作りでした。

初めて見るサッシで、左右の辷り出し窓サッシは問題なく取付できても、中心部分のFIX窓は、窓枠ごと外さないと

取付出来ないようでしたので、リフォーム業者さんと、担当のガラス工事店さんに後日来ていただいて、改めて取付

方法のお打ち合わせをさせていただく事になり、ガラス工事店とコラボで取付しました。

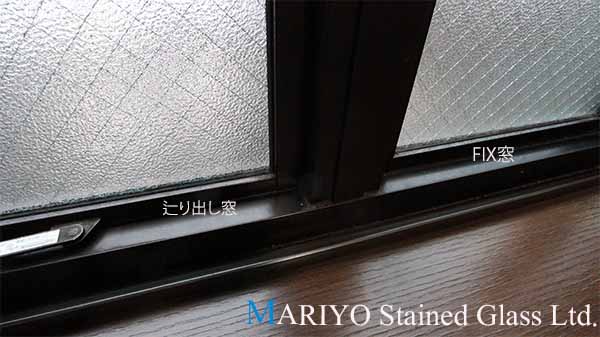

辷り出し窓とFIX窓

辷り出し窓 FIX窓

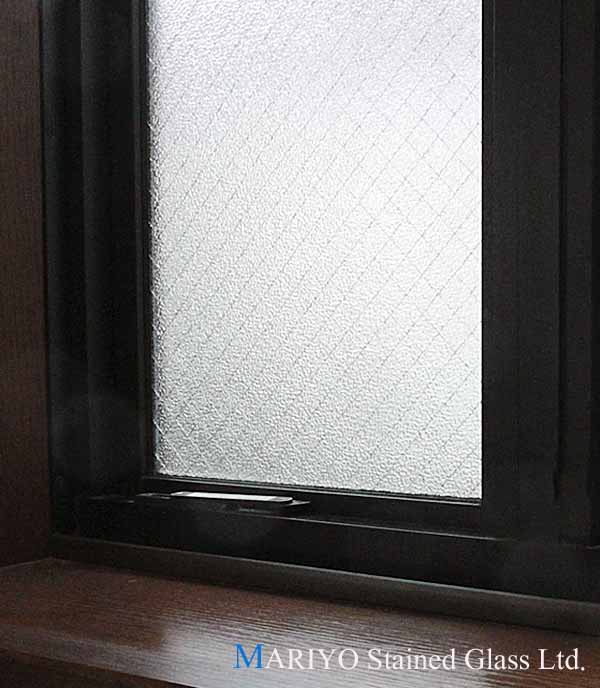

辷り出し窓

辷り出し窓

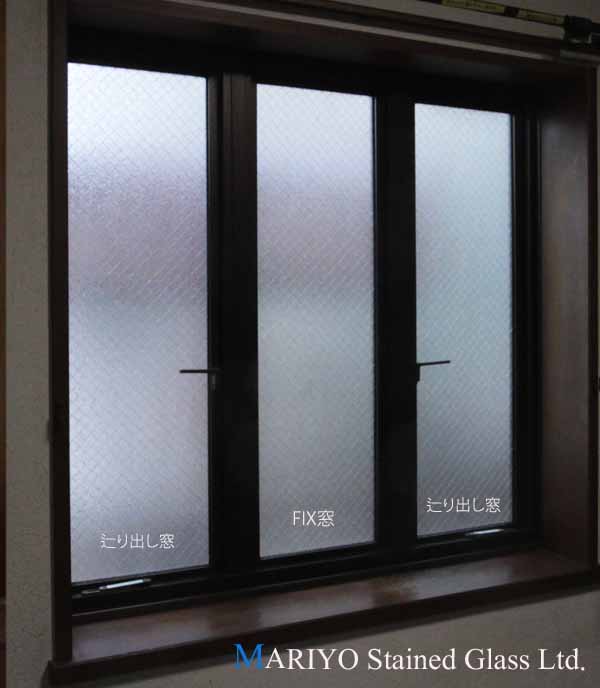

辷り出し窓とFIXが一体となった3連窓で、中心がFIX窓で、左右が辷り出し窓の一体型3連窓で、ガラスは単板網入り型板ガラス

3連サッシ窓

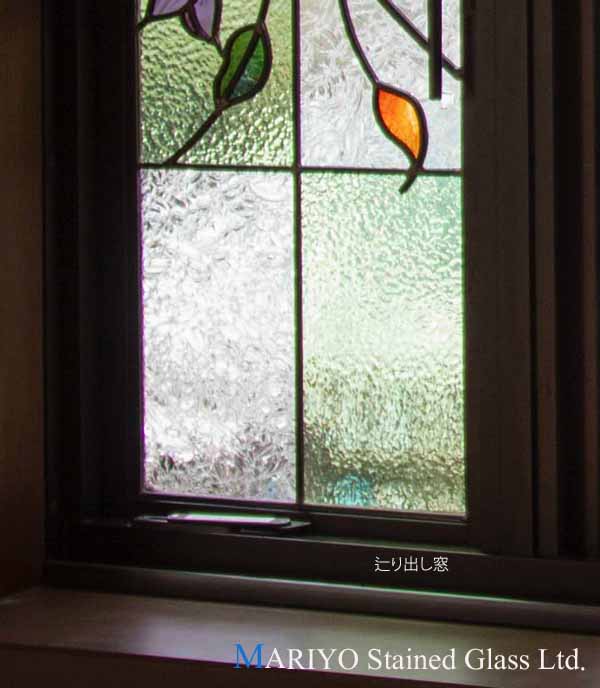

辷り出し窓設置後

外側は防犯を考慮て 透明強化ガラスを抱き合わせて取付

辷り出し窓 ステンドグラス取付後

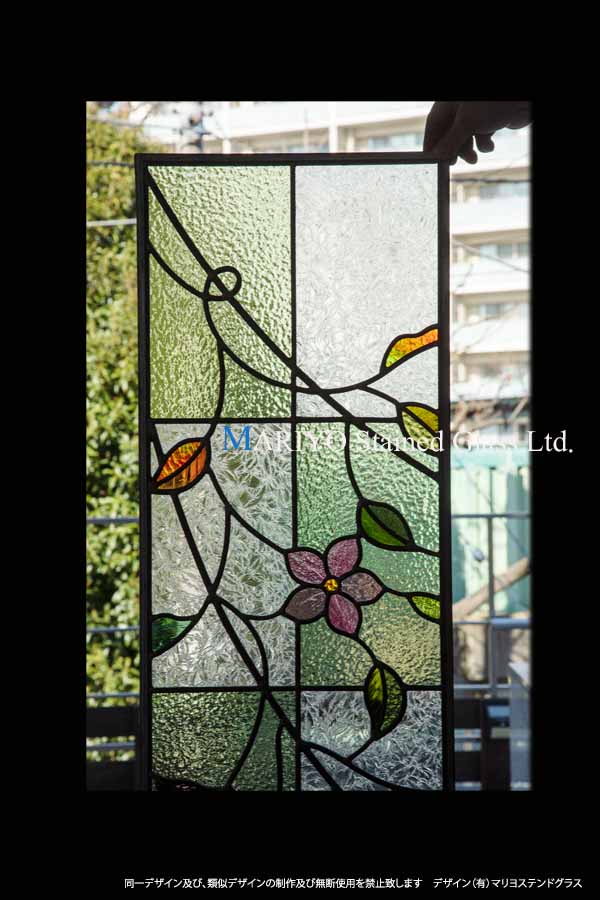

工房で撮影した画図 1パネル部分

I様邸 世田谷 クレマチス 部分画像



東京都世田谷区  I様邸リフォーム工事

問いあわせ番号 クレマチス03612 FIXと辷り出し窓3連窓 ブログ

「見え掛かり寸法」328W×1146H

作品番号  D68-7E (左)D72-12E(中) D93-13E(右)

特殊技法  被せガラスエッチング

技法;超ハードラウンド型ケイム技法・パテ詰め 特殊 Y型ケイム仕様

デザイン・制作・施工(有)マリヨステンドグラス
