大型ステンドグラス 連段窓無目サッシ

posted in: モダン, 工事風景 | 0

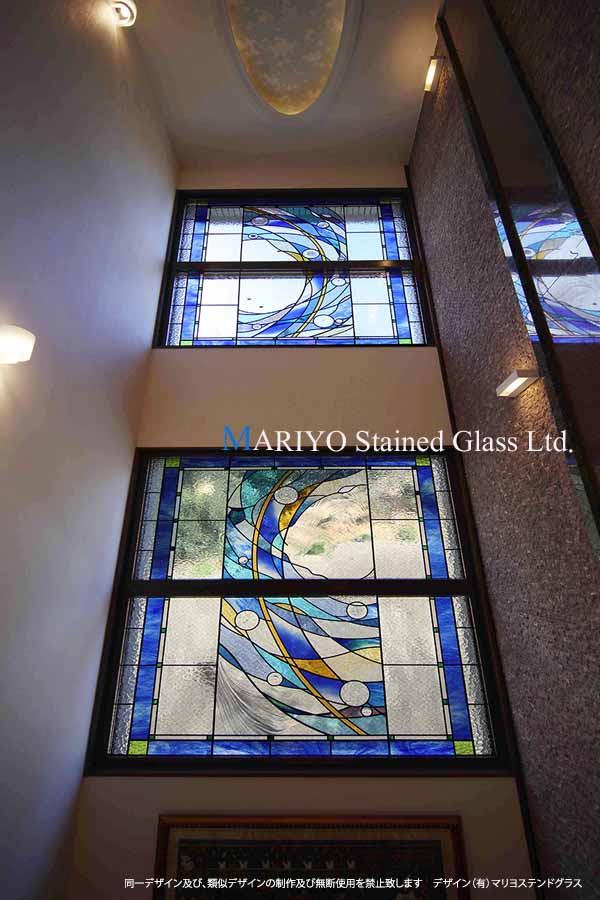

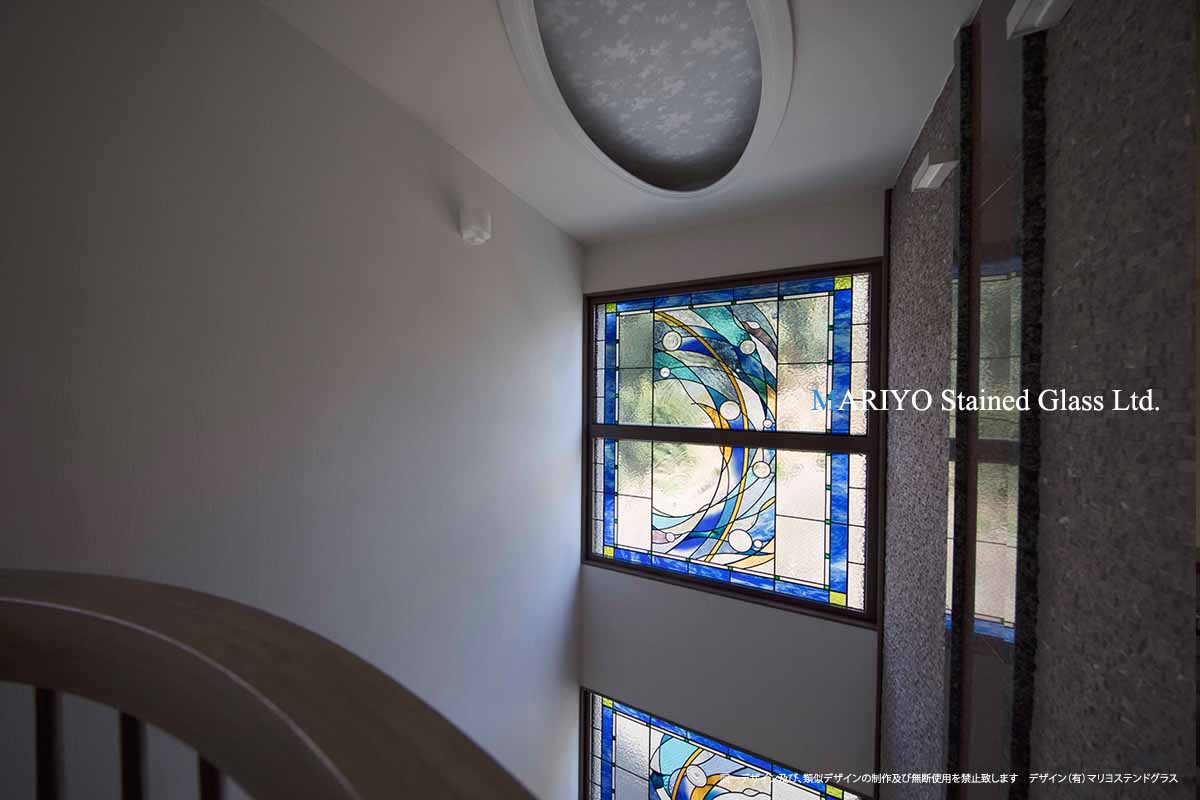

玄関吹抜窓の大型ステンドグラスです。

福島県いわき市の小名浜港の高台にある高級住宅で

海の青をベースとした色彩のステンドパネル施工例です。

福島ステンドグラス ブログ画像1



福島ステンドグラス ブログ画像2



大きな窓で、無目(横桟)で上下につながった連段窓サッシです。

1800W×2000Hと、かなり大きいサイズのため

分割して作る方法もありますが、このサイズになると

搬入・取付が大がかりになり、強度の問題もあり難しいです。

又、1枚で作った場合

2分割された連段窓の無目の部分が影になってしまいます。

そのため、取付方法を検討する事から始めました。

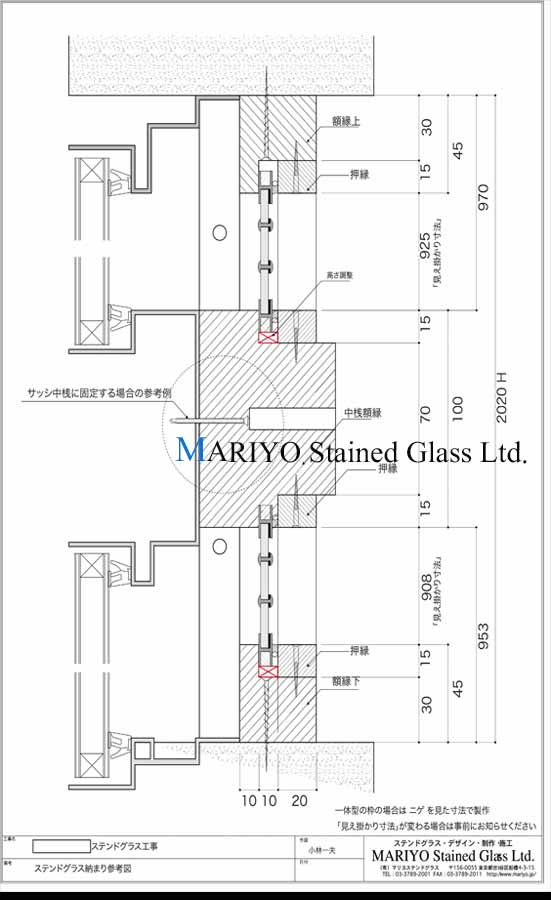

まずは、無目の部分を生かした木枠で、上下に分けて取り付けする方法を考え

図面をお客様にお送りしました。

その後、地元の工務店さんも交えて実測・納まりなど確認し、工務店さんに窓枠の手前に

木製の無目の木枠を作ってもらう事にしました。

こうする事で、ステンドグラスの一枚の大きさが

約1800w×1000hと制作可能なサイズとなり、メンテナンスも可能となります。

それでも、1800W×1000Hと大きいので

強度を考慮したデザインにするなど、工夫しました。

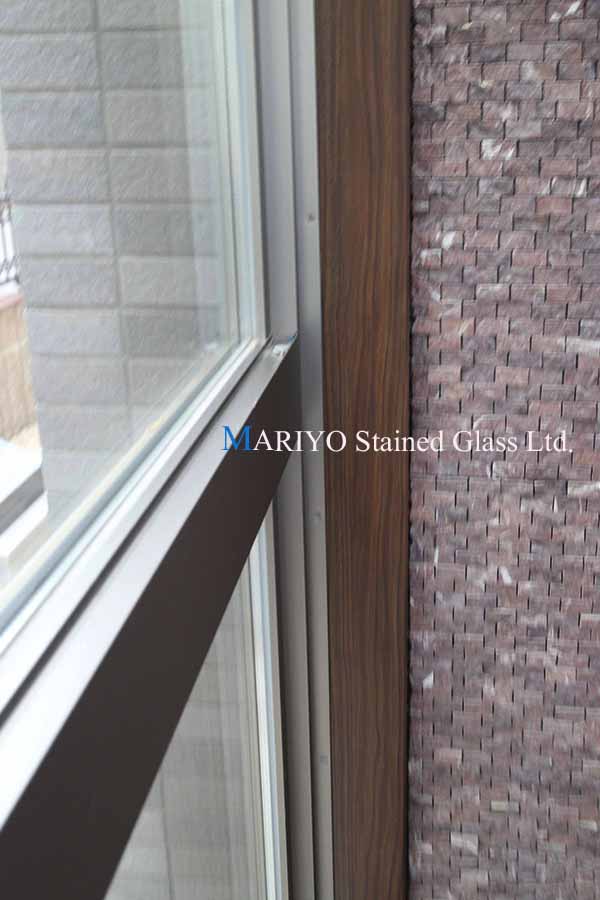

無目サッシ

無目で上下に繋がった連段サッシ窓画像(木製の無目の木枠設置前の画像)

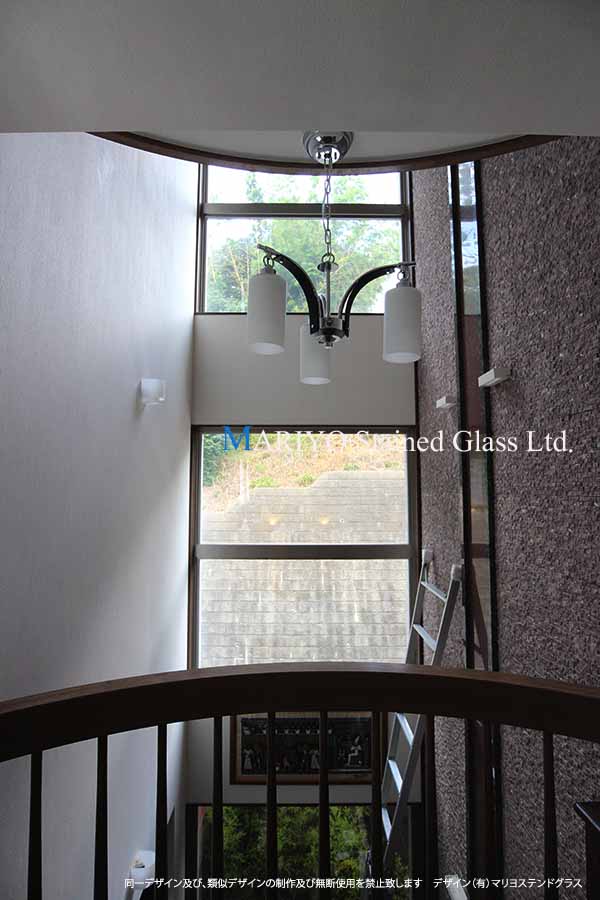

福島ステンドグラス 取付前

ステンドグラス設置前 2階部分から撮った画像



福島ステンドグラス ブログ 取付

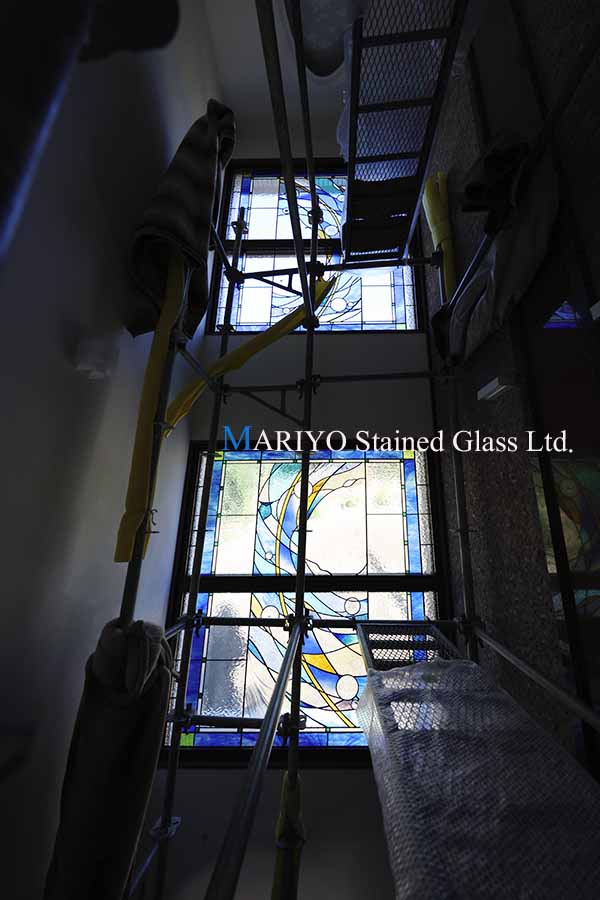

取付工事費風景

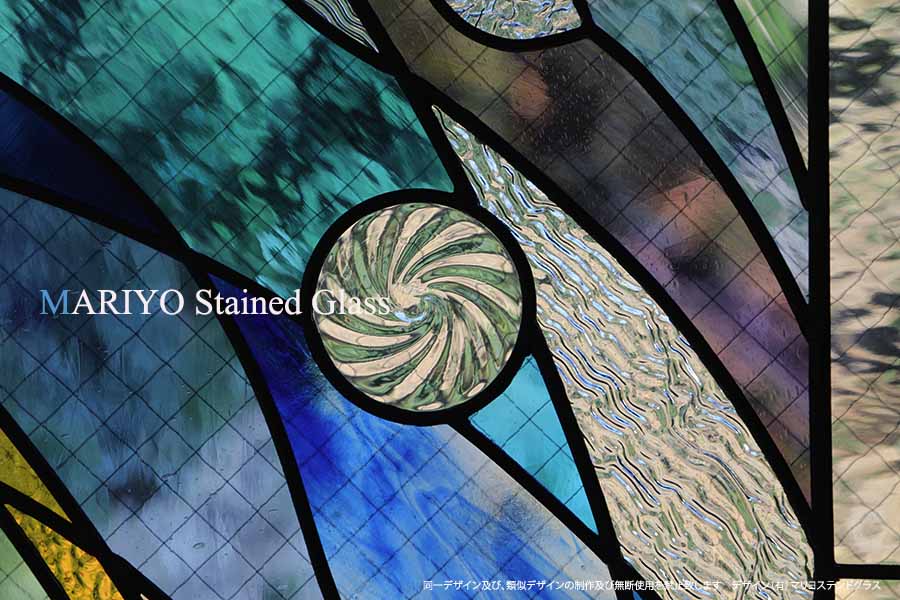

福島ステンドグラス部分画像



福島県いわき市W様邸

問いあわせ番号 作家ブログ 福島の家 連段窓

2F CW197-6J4R5E 3F CW201-6J5R5E

ステンドパネル仕上寸法 1760W×945H 4パネル

サッシ 連段窓 1797W×2000H (1800W×2000H)

技法;超ハードラウンド型ケイム技法・パテ詰め

特殊技法 被せガラスグラデーションエッチング

グラスジュエル・フュージングガラス・ロンデル

デザイン・制作・施工 (有)マリヨステンドグラス
